✏️📐 Rotulación en Dibujo Técnico: La Clave para una Comunicación Clara

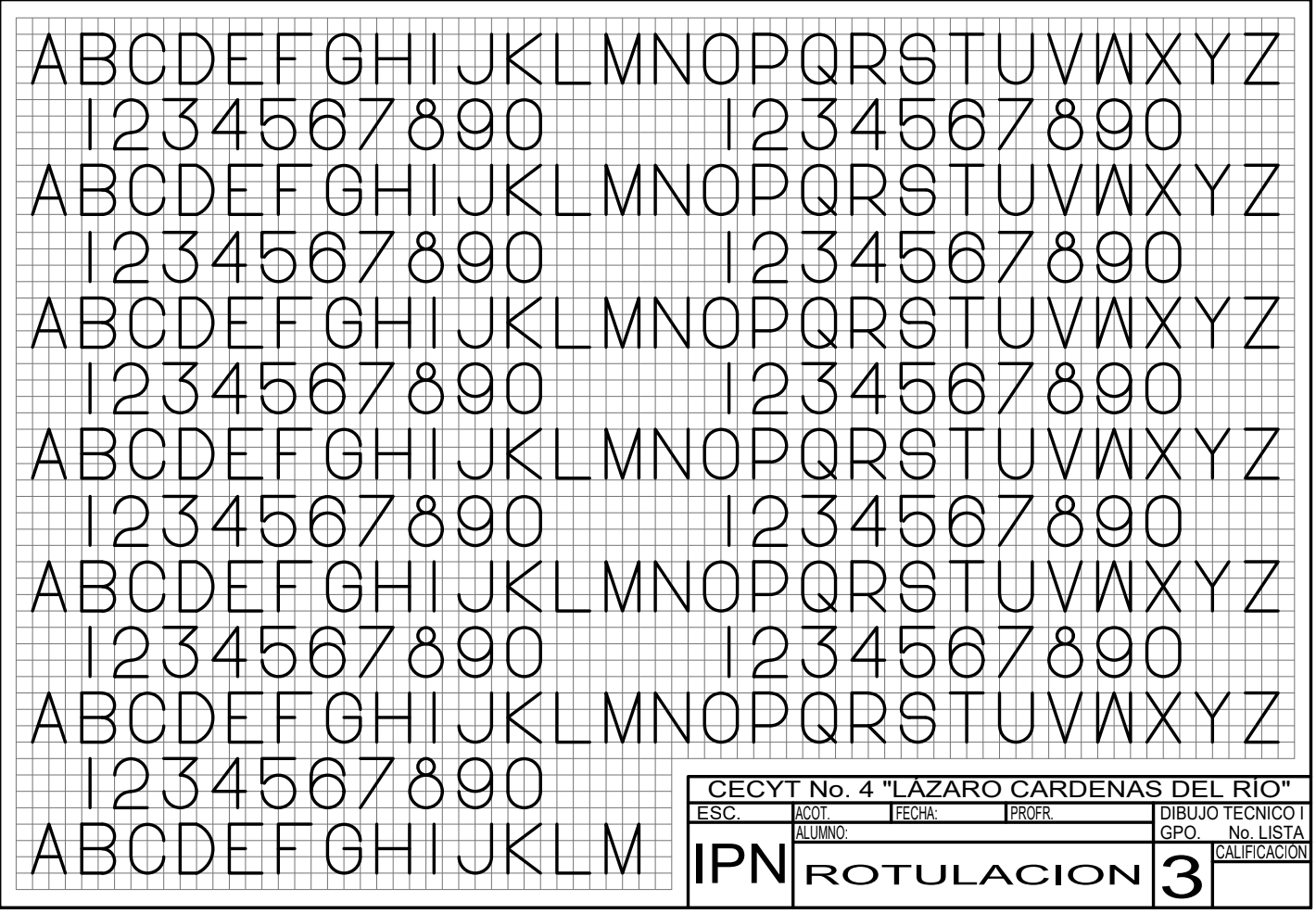

En el dibujo técnico, la precisión no solo se refleja en las líneas y figuras, sino también en la información escrita que las acompaña. 📜✍️ La rotulación es una parte esencial, ya que permite incluir anotaciones, acotaciones y detalles clave para interpretar correctamente un plano.

Para que esta información sea efectiva, la rotulación debe ser clara, legible y uniforme, evitando ambigüedades que puedan generar errores de interpretación. Además, una buena rotulación no solo tiene una función informativa, sino que también aporta estética y orden al dibujo. 🎨📏

🔹 Principios Básicos de la Rotulación

Para garantizar una rotulación correcta, existen algunas normas fundamentales que se deben seguir:

✨ 1. Simplicidad y Claridad

Las letras deben ser de trazo sencillo, sin adornos ni elementos innecesarios. Cada carácter debe diferenciarse bien de los demás para evitar confusiones, especialmente en números y símbolos técnicos.

🎯 2. Ejecución en Múltiples Trazos

Cada letra se construye con varios trazos, en lugar de uno solo. Esto permite mayor precisión y control, asegurando uniformidad en la escritura.

🔄 3. Dirección del Trazo

Para mantener una escritura fluida y homogénea, las letras se dibujan de arriba hacia abajo y de izquierda a derecha. Esta secuencia facilita mantener el mismo tamaño y estilo en todas las anotaciones.

➕ 4. Intersección de Líneas

Cuando dos líneas se cruzan, es recomendable que lo hagan perpendicularmente. Esto evita que las uniones se vean desordenadas y mejora la legibilidad del texto.

📏 5. Proporción Uniforme

Las letras mayúsculas y minúsculas deben mantener una proporción equilibrada, asegurando que toda la rotulación tenga coherencia visual y sea fácil de leer.

📐 Normas de Rotulación en Dibujo Técnico

Para estandarizar la rotulación en planos y documentos técnicos, existen normativas internacionales que regulan el tipo de letra a utilizar.

🔹 ISO 3098 → Establece los requisitos para la escritura en planos técnicos, definiendo el estilo, tamaño y espaciado de los caracteres.

🔹 Normas DIN y ANSI → Utilizadas en distintos países para garantizar uniformidad en documentos técnicos.

Estos estándares aseguran que la rotulación sea comprensible en cualquier contexto profesional, facilitando el intercambio de información entre ingenieros, arquitectos y diseñadores.

Una rotulación bien ejecutada no solo mejora la legibilidad de un plano, sino que también aporta claridad, precisión y profesionalismo al dibujo técnico. 🏗️📏

Si sigues las reglas básicas de simplicidad, proporción y uniformidad, lograrás que tu documentación técnica sea clara y efectiva. Además, aplicar normativas internacionales te permitirá generar planos y documentos comprensibles a nivel global.
