📏✏️ Líneas Normalizadas en Dibujo Técnico: Comunicación Gráfica Precisa

En el dibujo técnico, cada trazo tiene un propósito. Para evitar confusiones y garantizar que cualquier persona pueda interpretar correctamente un plano, se emplean líneas normalizadas. Estas líneas, reguladas por estándares internacionales, permiten representar bordes, contornos, cortes y detalles de manera uniforme. 📜📐 Si alguna vez te has preguntado por qué en los planos se usan diferentes tipos de líneas (continuas, punteadas o en zigzag), este artículo es para ti.

🔹 ¿Qué son las Líneas Normalizadas?

Las líneas normalizadas son trazos con características específicas (grosor, estilo y función) utilizados para representar distintos elementos en un dibujo técnico. Estas normas garantizan que los planos sean claros, universales y fáciles de interpretar en cualquier parte del mundo. 🌍✨

Su uso está regulado por normas como:

✅ ISO 128 (Internacional)

✅ DIN 15 (Alemania)

✅ ANSI Y14.2 (Estados Unidos)

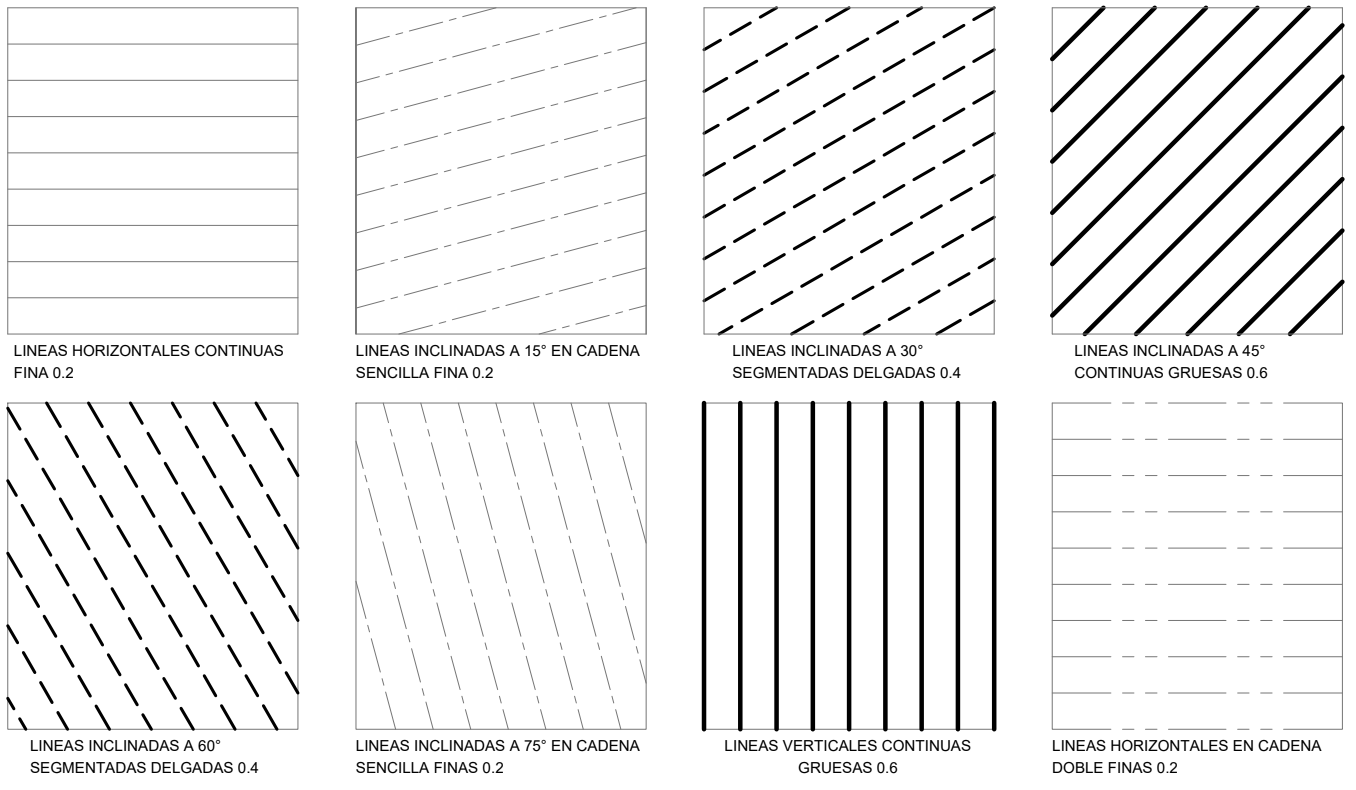

📌 Tipos de Líneas y su Uso en Dibujo Técnico

Cada tipo de línea tiene un propósito específico. Aquí te dejamos las más utilizadas:

🔸 1. Línea Continua Gruesa

🔹 Uso: Contornos visibles y aristas de los objetos.

🔹 Ejemplo: El borde de una pieza en un plano.

🔸 2. Línea Continua Fina

🔹 Uso: Líneas de cota, auxiliares de referencia y detalles.

🔹 Ejemplo: Indicaciones de medidas o notas en un dibujo.

🔸 3. Línea Discontinua o Segmentada (Línea de trazos)

🔹 Uso: Representa elementos ocultos que no se ven en la vista actual.

🔹 Ejemplo: Agujeros internos de una pieza.

🔸 4. Línea de Trazo y Punto (Línea Mixta Fina o Gruesa)

🔹 Uso: Indica ejes de simetría o recorridos de piezas móviles.

🔹 Ejemplo: Ejes de un cilindro o una rosca.

🔸 5. Línea a Mano Alzada o en Zigzag

🔹 Uso: Representa interrupciones en el dibujo o cortes parciales.

🔹 Ejemplo: Indicar que solo se muestra una parte de la pieza para simplificar el dibujo.

🏗️ Importancia de las Líneas Normalizadas

✅ Evitan ambigüedades en la interpretación de planos.

✅ Facilitan la lectura de los dibujos sin necesidad de explicaciones adicionales.

✅ Garantizan uniformidad y estandarización en la comunicación técnica.

En cualquier disciplina donde se utilicen planos (arquitectura, ingeniería, diseño industrial), el uso correcto de las líneas normalizadas es clave para una comunicación efectiva y sin errores. 🚀📐
